Возведение конструкций из пенополистирола 35-й плотности или как я строил купольный дом своими руками по японской технологии....



  Давай построим круглый дом

  И по-иному заживём.

  А окна, крышу - всё, что в нём,

  мы по-другому назовём...



Все реально,доступно и практично.Технология малобюджетного строительства - это реальность. Поэтому, проверяя прочитанное на практике, держитесь крепко на земле, чтоб не упасть в небо от удивления ...



(Всем закоренелым "кубо-фундаменталистам" и "оккупантам" строительных форумов,которые не реализовали ни одного проекта на практике,"покупалам и продавалам",которые хотят бесплатно получить готовые проектные решения и расчеты,"умникам",которые любят пофлудить  в сегменте технологий,технических характеристик,стандартов,области применения,безопасности,экологии и т.д.,при этом умалчивая "цену вопроса" при сравнении,просьба : не напрягаться. С уважением,sferahouse@ukr.net)





И так начнем по порядку. О возведении купола и самого дома напишу позже(в виду не готовности фундамента под дом,так же сейчас прокладываются все коммуникации и т.д.). Начну фото-отчет с описанием с возведения шатрового элемента(палаточного типа) над автономным подвалом.Размер 3м по ширине Х 4м по длине(по фундаменту),высота по коньку-3м,по площади пола-12м.кв.,толщина стен-180мм,материал конструкции-пенополистирол 35-й плотности.

Так выглядят элементы дома(купола и шатровых элементов в разобранном виде на стройплощадке) :



элементы на площадке



 Элементы объемные,но вполне габаритные и достаточно легкие.Все элементы имеют абривиатуру с обозначением порядкового номера,названия,назначения,номера ряда,положения и т.д.,разобраться что к чему, не проблематично.

И так,на подготовленный фундамент(в моем случае фундаментом служит верхняя часть основания подвала о строительстве ,технологии,изоляции которого я писать не буду-это не относится к теме) с выведенным zero крепим анкерами деревянный брус к фундаменту, размером 50ммХ60мм,выводим под уровень и садим на монтажную пену.

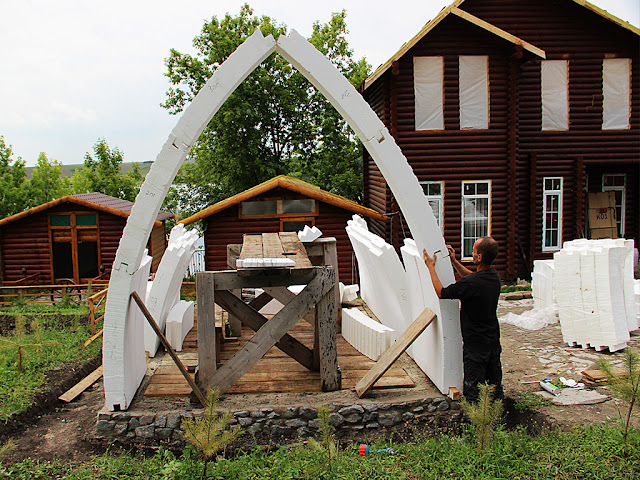

К брусу будем крепить элементы первого(нижнего ряда) палатки то есть свода(стены),брус послужит шипом к пазу элемента.Вариантов сборки данной конструкции может быть несколько:можно собрать сразу весь ряд и смонтировать на фундамент,можно смонтировать полностью  всю стену и установить или сразу две стены...Я решил смонтировать арку   из всех элементов и использовать ее как шаблон(выставив по уровню на фундамент) и подгонять все под нее- все последующие элементы рядов.

Все элементы между собой склеиваются монтажной пеной или монтажным клеем для пенопласта и скрепляются скобами(пена может выпирать при расширении и нарушить конструкцию),скобы изготовлены из стальной проволоки.Через 20 минут когда все элементы склеились и пена высохла,снимаем скобы(можно сразу обрезать  пену или клей на всех швах) и начинаем монтаж на фундамент.

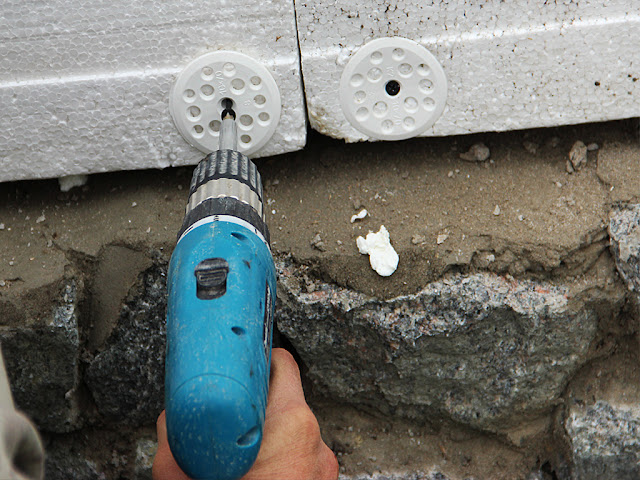

Сажаем конструкцию(арку) на брус предварительно проклеив клеем или монтажной пеной и закрепляем саморезами с помощью дюбелей с шляпами(для пенопласта).

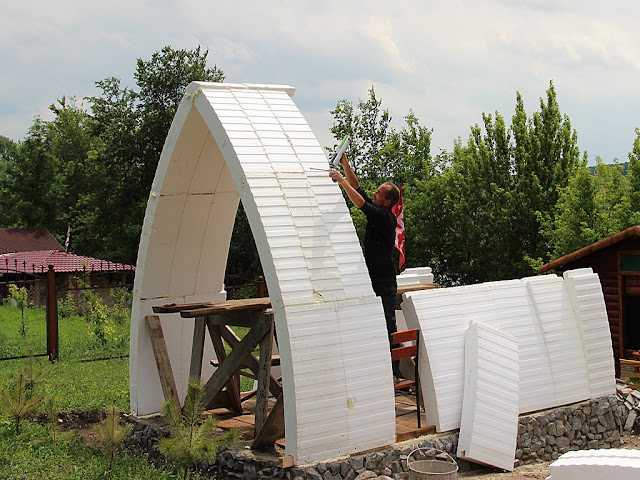

Все элементы проклеиваем монтажным клеем или пеной основательно,особенно середину и внутренний шов,наружный не обязательно(его прийдеться вырезать для заполнения акриловым герметиком или любой водостойкой массой на акриловой основе для наружных работ-по вашему желанию и кошельку).

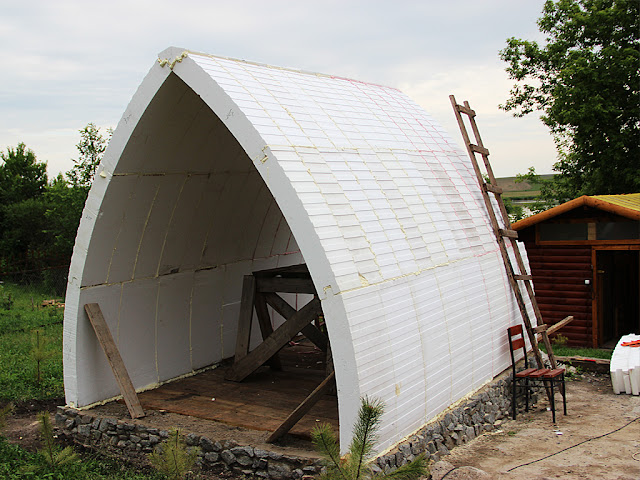

Далее собираете по удобной для вас схеме(методике).

Когда палатка готова,собираете оконные и дверной элементы(идут в комплекте- по одному)а так же фронтоны(фронтоны можете сами сделать из кирпича,пено-блока,дерева,в моем случае-пенополистирол).Окна и дверь можете монтировать по желанию-или на фронтон,или на сферу.

Когда определились "где и как",вырезаете проемы и монтируете дверной и оконный элементы.

Проемы я вырезал с помощью электролобзика и садовой узкой пилы.

После монтируете фронтоны.Когда конструкция готова,приводите все в порядок:обрезаете лишнюю пену или клей на швах,зачищаете все неровности(перепады) на стыках элементов с помощью терки по пенопласту или абразивной сетки №40,№60 и готовите все наружные швы и стыки для герметизации акриловым герметиком(главное попасть на хорошую погоду,если дождь-все смоет в утиль,и ваше время и ваши деньги,а по сему,после 12-18 часов укладки герметика,рекомендую пройтись по швам церезитом СМ-11).После герметизации конструкции устанавливаем двери,окна,монтируем электропроводку и вентиляцию.(Кстати-двери монтируем на деревянный или металлический каркас).Далее готовим конструкцию под армировку церезитом СМ-11(это в моем случаи,далее отделка будет искусственным камнем) с помощью фасадной сетки(серпянки) плотностью 145 г/м для наружи и плотностью 125г/м для отделки внутри.Для отделки под покраску,сетка ложиться на шпаклевку(старт-финиш) для наружных-внутренних работ,вариантов много.



Расход не большой.(У меня конструкция ребристая специально под ППУ- покрытие пенополиуретаном,но поскольку ППУ имеет свои недостатки,то вся ребристость была зашлифована.А так все элементы сферы гладкие с обеих сторон.)

Отделка(армировка) делается сначала внутри,потом снаружи.

 Элементы(наружные)вентиляции подвала:

Отделку наружную(декор) решил сделать искусственным камнем серии танвальд(благо остались полиуретановые формы , камень изготавливаю сам,технология самая простая: мука(гранитная пыль),цемент,перфликс(он имеет малый вес,клей,фибру...),жидкое стекло,пластификатор и железооксидный пигмент(например желтый ,коричневый)-все конечно в пропорциях.

По скольку крышу решил отделать камнем,установили опорные планки(брус40х60)



Вариант отделки фронтонов и крыши:



Крыша и арки отделаны искусственным камнем серии "доломит",фронтоны-"танвальдом".После укладки камешков,опорные деревянные бруски демонтируются(оставлять их нельзя,могут тянуть,так как дерево имеет другое напряжение при нагрузках,как атмосферных,так и механических).Опору можете сделать так же из пенополистерола(стенового),достаточно-3 или 5 см(предварительно выпиляв паз и приклеить на монтажный клей),можете оставить ее как буртик(кант) крыши ,если в этом есть необходимость(как вариант),можно из десятки сделать скат крыши(для отвода воды ,но зимой могут образоваться сосульки) ,распустив ее под 45 гр...



 И еще на любителя(дополнительная гидроизоляция).На внешнюю армировку(после высыхания) наношу слой в 1мм вот такого клея и после высыхания приклеиваю уже камешки.

Для гидроизоляции купола под покраску есть другой вариант,например "АКВАСТОП",но о нем напишу при обработке сферы дома....



Вот такой веселенький погребок планирую получить в завершении.

Итого:подведем первые итоги.

-сборка конструкции,задействовано два человека,время работ-6 часов;

-герметизация,задействовано один человек,время работ-3 часа;

-армировка  внутри и снаружи,задействован один человек по 6 часов.



Продолжение следует...
